PCB线路板特殊工艺祥解

　　PCB线路板特殊工艺祥解

　　1)：阻抗控制(Impedance Control)：阻抗控制是通过调整PCB的几何参数和材料特性，使得信号在特定频率范围内保持恒定的阻抗值。这种工艺常用于高速信号传输，以提高信号完整性和抗干扰能力。

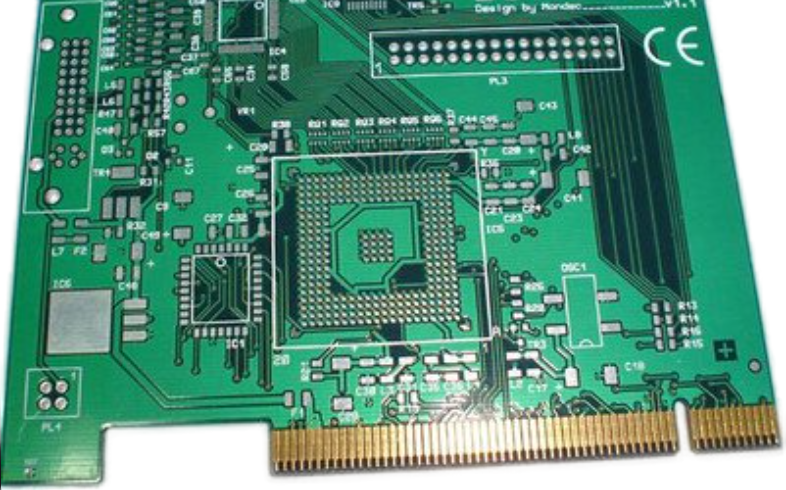

　　2)：金手指(Gold Fingers)：金手指是指PCB边缘镀有金属(通常是金)的接点，用于连接插槽、插座或卡槽。这种工艺常用于高端电子设备，如计算机主板、显卡等，以提供可靠的信号传输和插拔性能。

　　3)：超薄板(Ultra-thin PCB)：超薄板指的是厚度小于标准厚度的PCB。这种工艺常用于轻薄型电子产品，如智能手机、平板电脑等，以减小整体尺寸和重量。

　　4)：超厚板(Ultra-thick PCB)：超厚板则相反，指的是厚度大于标准厚度的PCB。这种工艺常用于高功率电子设备，如电源模块、电机驱动器等，以提供额外的散热和耐压能力。

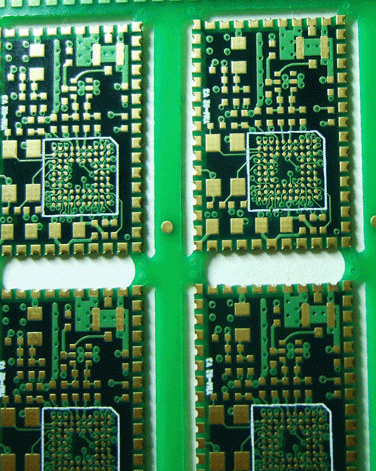

　　5)：半孔(Half Hole)：半孔是一种在PCB上只穿透部分层次的孔洞，通常用于陶瓷芯片贴装等场合，在固定器件时提供更牢固的支撑力。相比普通孔洞，半孔具有更高的机械强度和稳定性

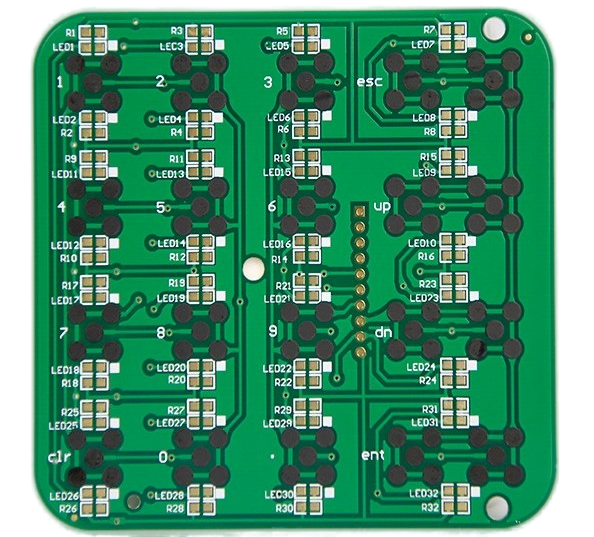

       6)：碳油(Carbon Ink)：碳油是一种导电性较强的涂层材料，可以用于绘制导电线路或触摸按键。这种工艺常用于触摸屏、键盘等电子设备，以提供灵敏的触控和按键功能

　　7)：盲锣(Blind Slot)：盲锣是一种在PCB上切割出的特殊形状孔槽，用于固定元件或导向物体。这种工艺常用于机械结构和装配要求较高的电子设备，以保证元件位置准确和固定可靠。

　　8)：埋盲孔(Buried Via)：埋盲孔是将导电孔直接连接到内部层的工艺，使得电路板上表面不会出现任何孔洞。这种工艺能够提高布线密度，减小电路板尺寸，同时还可以减少信号的串扰和干扰。

　　9)：厚铜(Thick Copper)：厚铜是指PCB中铜箔的厚度大于标准厚度的工艺。通常在高功率电路、高频电路和接地面等部位使用，以提高电路的散热性能、信号完整性和抗干扰能力。

　　10)：无卤素(Halogen-free)：无卤素是指PCB材料不含氯、溴等有害的卤素元素。这种工艺能够减少有害物质的释放和污染，提高电路板的环保性能。

　　11)：电厚金(Electroplated Hard Gold)：电厚金是一种将金属材料电镀到PCB表面的工艺，以提高电路板在连接器件、插座等接口处的耐磨损和耐腐蚀性能。这种工艺常用于高端产品和外部接口。

　　12)：沉头孔(Counterbored Hole)：沉头孔是一种在PCB孔洞周围挖掉一定深度的工艺，以便于安装特殊形状的元件或凸出物。这种工艺能够提供更牢固的支撑力和更好的嵌合效果，同时还可以减小元件高度和尺寸。

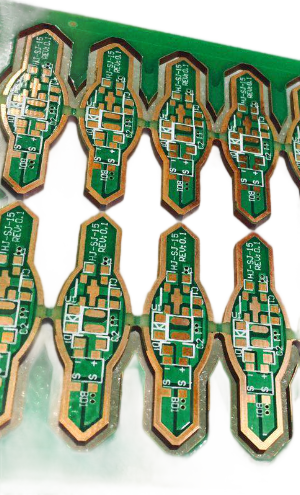

　　13)：金属包边(Metal Edge Plating)：金属包边是一种在PCB边缘涂覆金属保护层的工艺。它可以增强电路板的结构强度，防止边缘裂纹和锈蚀，并提供良好的外观效果。

　　14)：树脂塞孔(Resin Plug)：树脂塞孔是一种在PCB中填充树脂材料以封闭孔洞的工艺。它可以增强电路板的机械强度、减少水分侵入，同时还可以减少信号串扰和干扰。

　　15)：镍金(Nickel Gold)：镍金是一种在PCB表面涂覆镍和金属的工艺，用于保护铜箔表面并提高导电性。这种工艺能够提高电路板的耐腐蚀性能、可靠性和外观质量。
