区分数字电路与模拟电路

　　区分数字电路与模拟电路

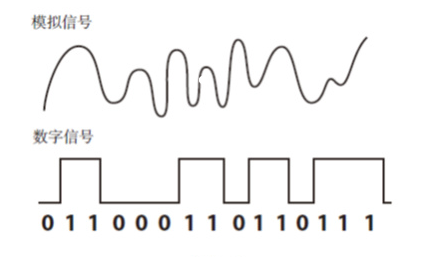

　　数字电路与模拟电路在于信号变化特点的差异。数字电路是处理数字信号的电路，工作信号是数字信号“0”“1”且信号幅度只有高低两种电平，是离散的量，生活中常见的数字电视、互联网等，都是使用数字信号进行传输的。　模拟电路是处理模拟信号的电路，模拟信号是关于时间的函数，是一个时间连续变化的量，比如声强、温度、电压等。

　　一、数字电路的特点：

　　1)同时具有算术运算和逻辑运算功能。

　　2)实现简单，系统可靠。以二进制作为基础的数字逻辑电路，可靠性较强。电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。

　　3)集成度高，功能实现容易。

　　数字电路的应用：

　　数字电路与数字电子技术广泛的应用于电视、雷达、通信、电子计算机、自动控制、航天等科学技术领域。

　　二、模拟电路特点：

　　1)函数的取值为无限多个。

　　2)当图像信息和声音信息改变时，信号的波形也改变，即模拟信号待传播的信息包含在它的波形之中(信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上)。

　　3)初级模拟电路主要解决两个大的方面：放大、信号源。

　　4)模拟信号具有连续性。

　　模拟电路的应用：

　　1)放大电路：用于信号的电压、电流或功率放大。

　　2)滤波电路：用于信号的提取、变换或抗干扰。

　　3)运算电路：完成信号的比例、加、减、乘、除、积分、微分、对数、指数等运算。

　　4)信号转换电路：用于将电流信号转换成电压信号或将电压信号转换为电流信号、将直流信号转换为交流信号或将交流信号转换为直流信号、将直流电压转换成与之成正比的频率。

　　5)信号发生电路：用于产生正弦波、矩形波、三角波、锯齿波。

　　6)直流电源：将220V、50Hz交流电转换成不同输出电压和电流的直流电，作为各种电子线路的供电电源。
