如何运用V割/邮票孔/空心连接条

　如何运用V割/邮票孔/空心连接条

　　PCB生产线上的工作板，在所有工序完成后，需将其分割成一小块的PCB板，为电路板成品成形时高效快捷，工程部在拼版时会综合各方面因素，考虑以哪种方式拼版更有利用生产V割，PCB常见的三种拼版方式V割、邮票孔、空心莲接条，其中V割对于规则板使用最多，邮票孔在导形板中使用较多，空心连接条在板子很窄的板材进行连接，例如一些半孔工艺线路板中，三种拼板方式之间的区别与应用

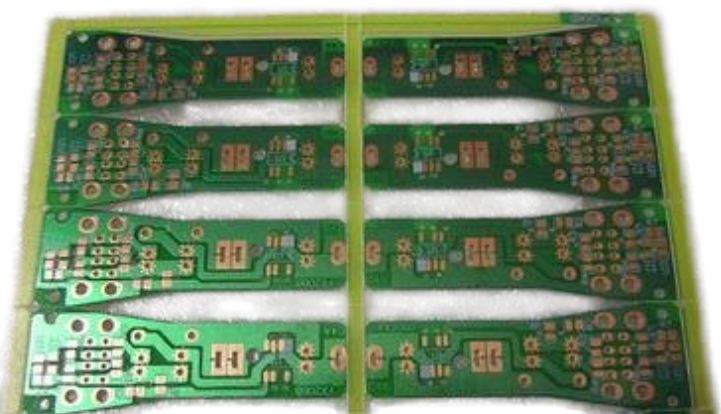

　　1：V割，又称"V-CUT",是在两个板子的连接处画一个槽，这个地方板子的连接就比较薄，容易掰断，在拼板时将两个板子的边缘合并在一起就可以，另外V割一般都是直线，不会有弯曲圆弧等复杂的走线，所以在拼版时可以尽量在一条直线上，注意在两个板子之间给V割留有间隙，一般0.4mm就可以，V割线可以使用2D线放在所有层进行表示，由于V割只能走直线，所以只适用于规则PCB板的拼板连接，对于不规则的PCB板，比如圆形的，就需要使用到邮票孔来进行拼板连接。

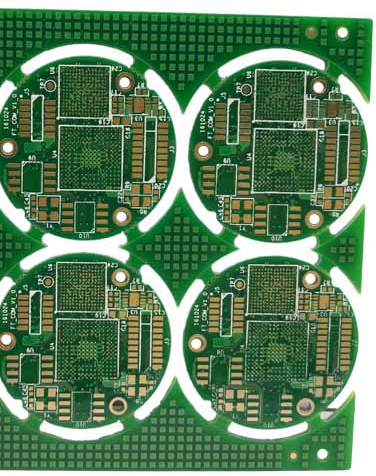

　　2：邮票孔，是拼板的另一种连接方式，一般在异形板中使用的较多，在两个板子的边缘通过一小块板材进行连接，而这一小块板材与两块板的连接处有许多小孔，这样容易掰断，之所以称为"邮票孔"，是因为掰断之后板子的边缘像邮票的边缘。

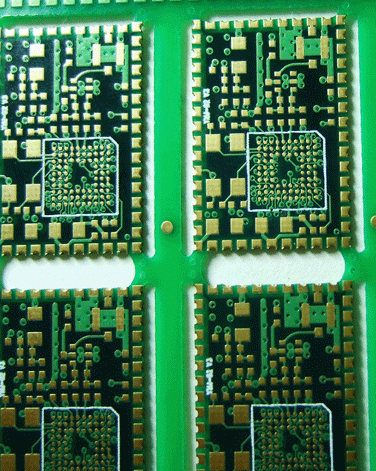

　　3：空心边接条，连接方式和邮票孔类似，区别在于连接条的连接部分更窄一点，而且两边没有过孔，这种方式有一个缺点就是板子掰开之后会有一个很明显的凸点，而邮票孔的凸点由于被过孔分开所以不怎么明显，既然这样为什么还要使用这种方式呢?直接使用邮票孔不就行了，其实有一种情况邮票孔和V割都无法使用的，那就是做四周都是半孔模块的时候，因此只能通过空心连接条在模块四个角进行连接。
