PCB线路板金手指制作与要点

发布时间:2024-02-22 15:10:02 人气:104

  PCB线路板金手指制作与要点

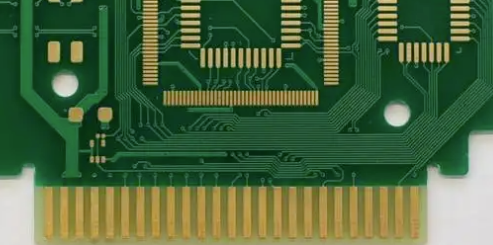

  金手指的主要功能是作为PCB板对外连接网络的出口,实现信号的传输和电源的供给。

  金手指可分为以下几种: 1,根据金手指的形状,可以分为直线型和弧线型。直线型的金手指适用于DDR,DDR2,DDR3,DDR3L等内存条,弧线型的金手指适用于DDR4,DDR5等内存条。

  2,根据金手指的位置,可以分为单边型和双边型。单边型的金手指只在PCB板的一边,双边型的金手指在PCB板的两边,通常用于双面插槽的设备,如PCI,ISA,AGP等。

  3,根据金手指的长度,可以分为长短型。长短型的金手指是指在一排金手指中,有些金手指的长度比其他的长或短,通常用于实现不同的功能或优先级,如复位,电源,地等。


  金手指的制作要点

  1,金手指的斜边设计。为了防止金手指在插拔过程中刮伤卡槽或露出铜,需要在金手指的外边缘设计一个斜面,通常斜面的角度是45度。同时,需要注意金手指距离板边的安全距离,根据板厚和斜边的角度,计算是否会伤及金手指,如果距离太近,需要削铜或增加距离。

  2,金手指的阻焊层开窗设计。为了保证金手指的导电性和插拔性,需要在金手指的位置开通窗,去掉阻焊层,露出金属。通常,阻焊开窗比线路大单边4mil,注意开窗离金手指周围铜皮的距离,不能露铜,否则要掏铜。另外,金手指2mm以内的过孔不允许开窗,以免影响金手指的强度和平整度。

  3,金手指的板角处理设计。为了方便插卡,金手指的位置外形线需要倒角,可以是倒斜角或倒圆角,根据个人喜好设计。如果外形板角不倒角处理,在插拔时直角会伤及卡槽,导致产品可靠性降低。

  4,金手指的长短设计。长短金手指是指在一排金手指中,有些金手指的长度比其他的长或短,通常用于实现不同的功能或优先级,如复位,电源,地等。

  5,金手指的线路层铺铜设计。为了方便插卡,外层表面金手指区域最好不做铺铜设计,如果两个或者多个都是同一网络,铺铜设计的效果是多个连成一块,则生产出来的产品不是单个金手指,会影响插拔的方便性。
